Leggen van de verwarmingsmatten

1. Voorbereiden van de ondergrond

(Scherpe) oneffenheden op de ondergrond dienen van het te verwarmen oppervlak te worden verwijderd om zodoende eventuele beschadigingen aan de verwarmingskabel te voorkomen. Indien er zich scheuren in de ondergrond bevinden dienen deze met een epoxyhars te worden opgevuld.
Bij vloeren met een hoog zandgehalte dient eerst een primerlaag aangebracht te worden. Dit geldt ook voor houten vloerdelen of spaanplaat, waarbij men er tevens op dient te letten dat deze absoluut vlak worden verschroefd.
Om het weliswaar geringe, maar niet te onderschatten uitzetten van de vloer op te vangen, dient men bij wanden, deurposten en pilaren een dempingsgroef te voorzien.

2. Leggen

De Heatnet verwarmingsmat wordt met het glasweefsel naar boven gelegd, om zodoende eventueel beschadigen door bijvoorbeeld een lijmkam te voorkomen. Controleer voordat u de mat gaat leggen eerst of deze warm wordt. Dit kunt u doen door aan de aansluitdraden een stekker te bevestigen en deze in het stopcontact te steken. Hierna kunt u voelen of de mat warm wordt. Trek daarna de stekker er weer uit en demonteer deze.

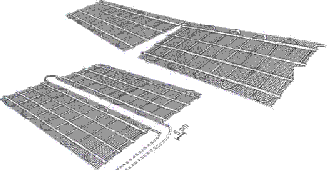

Het uitleggen van de verwarmingsmat op de ondergrond geschiedt in overeenstemming met het verlegschema baan voor baan, door omklappen van de verwarmingsmat op de keerpunten. Op deze keerpunten wordt het glasweefsel doorgesneden (pas op dat u niet de verwarmingskabel beschadigd!) en de verwarmingsmat wordt vervolgens in tegengestelde richting gelegd.
Op de keerpunten wordt de verwarmingskabel dus omgebogen waarbij men er op dient te letten dat er steeds een minimale afstand van 5 cm tussen de twee verwarmingskabels wordt aangehouden. De overgang van verwarmingskabel naar de koudeinden (krimpkous verbinding) dient in het vloeroppervlak te worden verwerkt.
Om de vloervoeler eventueel later ooit eens te kunnen vervangen, raden wij aan deze in een op het einde afgesloten PVC buis te stoppen welke zich in de buurt van een deuropening bevind. De voeler dient hierbij tussen twee verwarmingskabels geplaatst te worden (zie afbeeldingen).

1 Vloerafwerking
2 Heatnet mat in lijmbed
3 Vloervoeler
4 Ondergrond

BELANGRIJK! Om eventueel aanspraak te kunnen maken op garantie dient het Heatnet testprotocol volledig te worden ingevuld.
Gedurende het aanbrengen dienen de weerstandswaarden van de verwarmingsmatten als ook de isolatieweerstand met de fabriekswaarden te worden vergeleken en in het testprotocol te worden ingevuld.

3. Vloeropbouw principe

De verschillende methodes van het verwerken van de verwarmingsmatten in/op de ondervloer staan in de volgende tabel afzonderlijk genoemd.

Voeler Vloerafwerking Verwarmingskabel
Beton Afdekking
Isolatielaag
Dragende ondergrond

Montagehandleiding: Lees verder.......
